反擊式破碎機簡介

反擊式破碎機是目前市場上應用最廣泛的破碎設備，該設備主要是用于破碎后物料的中級破碎作業，對物料的破碎針對性非常的強，廣泛應用在建材、礦山、冶金、化工、水利、水電、公路、鐵路等領域，深受廣大用戶的青睞，本文對這款設備的工作原理和構造做簡要介紹。

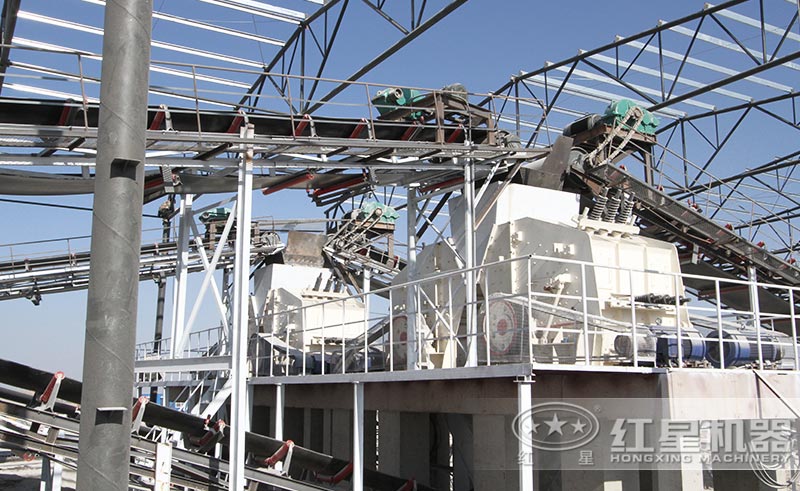

反擊式破碎機廠區圖

反擊式破碎機工作原理

首先由反擊式破碎機電動機通過三角膠帶驅動轉子作旋轉運動。這時，轉子上的板錘在離心力作用下呈放射狀態。當物料由入料口進入板錘旋轉的范圍內后，便受到高速運轉板錘沖擊，并沿著板錘旋轉的切線方向拋向反擊板進行撞擊。然后，又從反擊板返回到板錘旋轉空間，進入第二反擊板的沖擊區。物料受到板錘，反擊板的反復沖擊和在破碎腔內的撞擊便不斷地沿著本身的節理節面產生裂縫，內部組織受到破壞，松解而碎裂。小于破碎要求的顆粒，便順著板錘與反擊板間隙排出機外，即成為破碎后的產品。

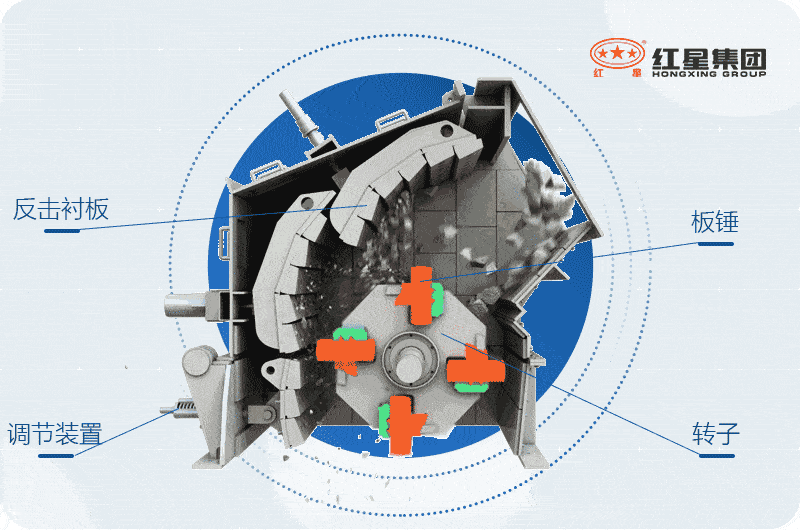

反擊式破碎機原理圖

反擊式破碎機結構

反擊式破碎機轉子1通過鍵與軸2裝配在一起。在軸的兩端裝有滾動軸承，藉以支承轉子。板錘3由銷軸鉸接在轉子的耳座上。反擊板4通過銷軸支掛在機體上部。機體下部與特制螺桿相連接，并通過彈簧5的螺母調整轉子板錘與反擊板之間的間隙。反擊板的工作面裝有反擊護板6。當護板磨損或損壞時，可以及時進行更換。第二反擊板7，同樣用銷軸鉸接于轉子的側上方。彈簧裝置8和護板9的連接方法與反擊板相同。

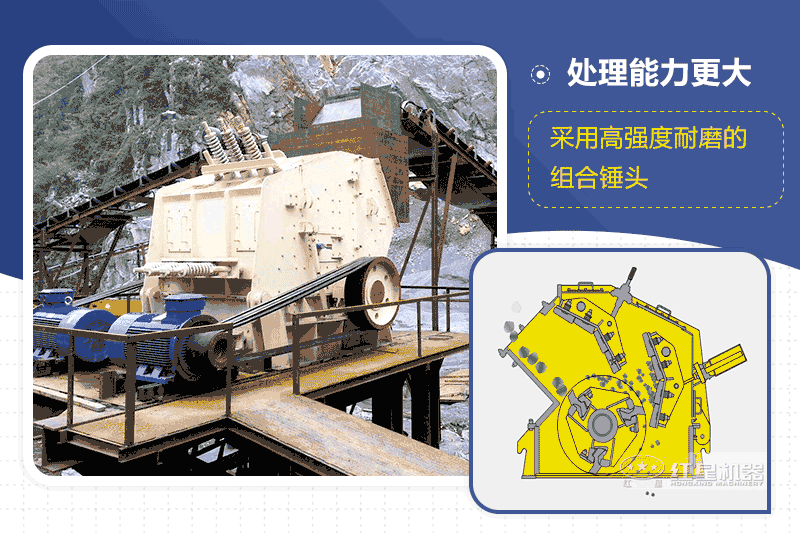

反擊式破碎機結構原理圖

反擊式破碎機價格

反擊式破碎機價格根據不同的設備型號價格不一，不同的型號，產量、參數等都是不一樣的，再加上市面上廠家眾多，不同的廠家生產反擊式破碎機采用的原材料以及技術工藝等都是不一樣的，價格也會有所差異。根據調查顯示，一般反擊式破碎機價格為6萬起。

反擊式破碎機價格

大型德版反擊破

大型德版反擊破，時處理量可達500~670噸。如下圖，該型號重量大產量大，是我公司的改進型產品。

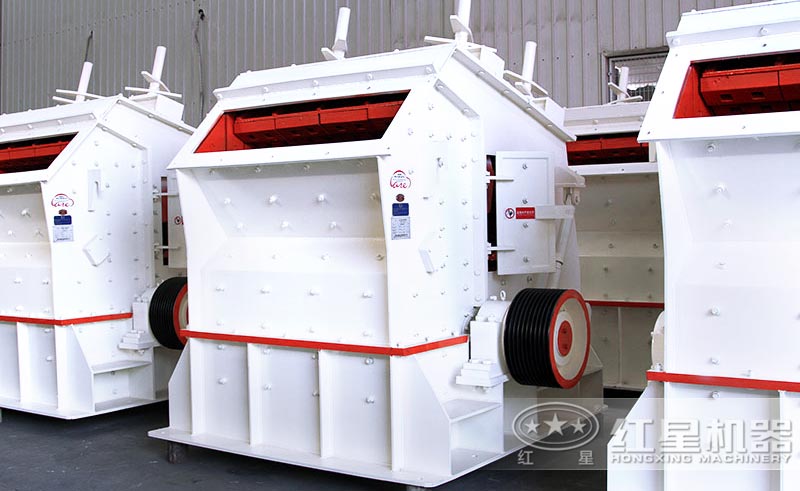

反擊式破碎機現場圖

反擊式破碎機工作原理和結構基本就如上所述，如您需要了解更多反擊式破碎機參數和報價等問題，可點擊在線免費咨詢或光臨紅星機器廠家實地考察，總部地址：中國鄭州高新技術產業開發區檀香路8號。
