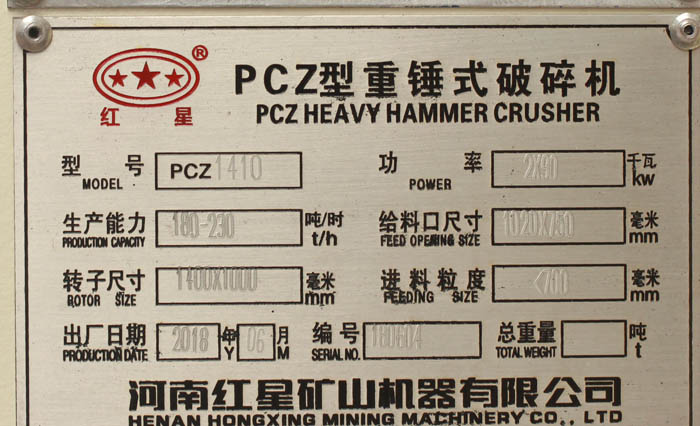

重錘式破碎機作為一種新型的粗破細破都能做到的破碎機受到很多用戶的喜愛。有的人不知道重錘式破碎機的結構是啥樣子。咱們今天就來看看吧。

重錘式破碎機內部結構圖，工作原理分析

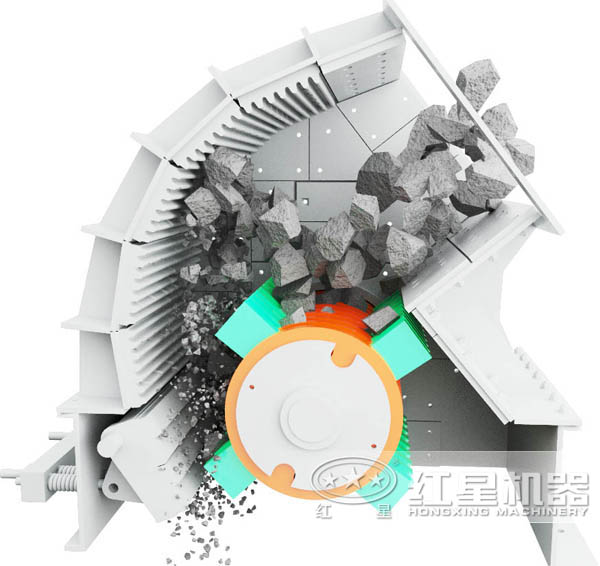

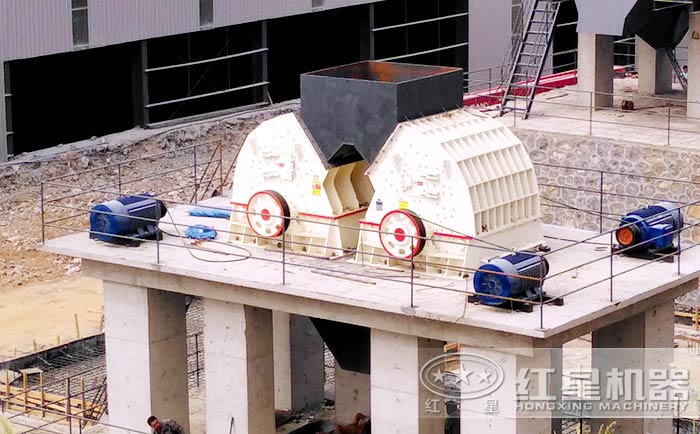

重錘破工作原理：重錘式破碎機是利用高速回轉錘子的沖擊作用進行破碎的。重錘式破碎機可分為單轉子重錘破碎機和雙轉子重錘破碎機。重錘式破碎機工作時，錘頭的高速運轉對給入的大塊物料進行打擊，并使其拋向機體內壁的承擊板上物料得到進一步?jīng)_擊破碎后，落到下面的篦條上，粒度合格的產物從篦條縫隙中排除，篦條上的物料繼續被錘頭打擊、擠壓、研磨，直至全部合格。

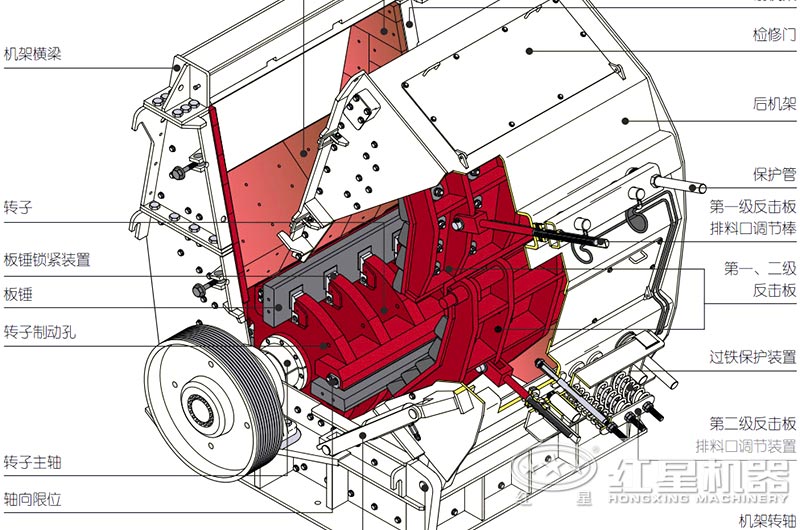

重錘式破碎機結構組成部分

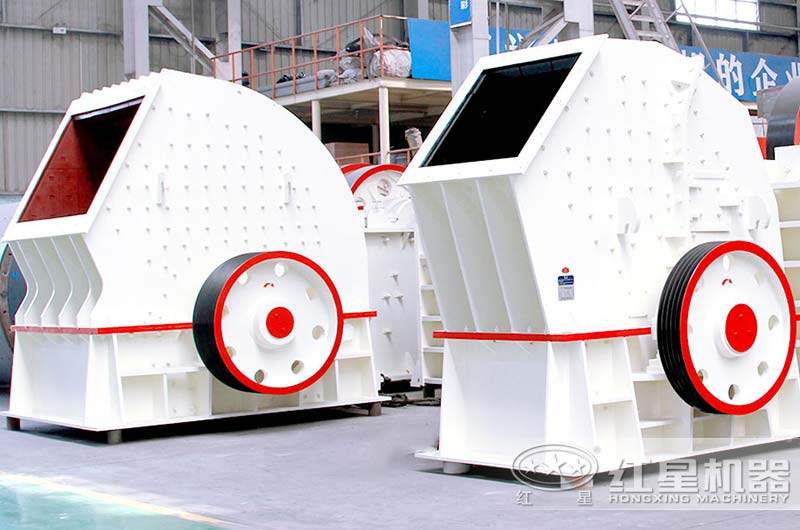

重型錘式破碎機由機殼、轉子、打擊板、錘頭、支架、襯板等組成。

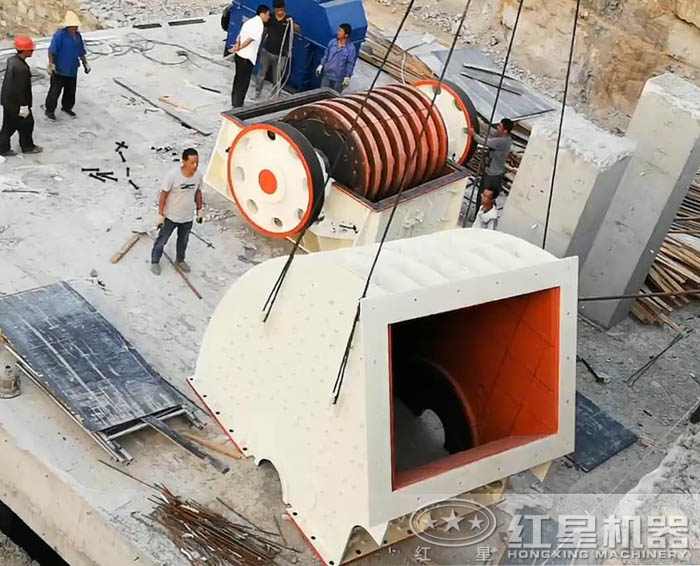

1、機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口，內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。

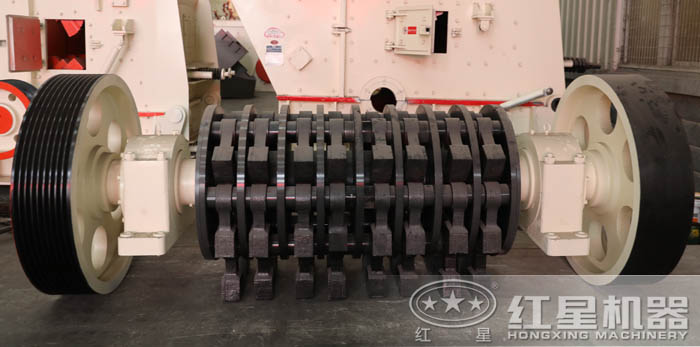

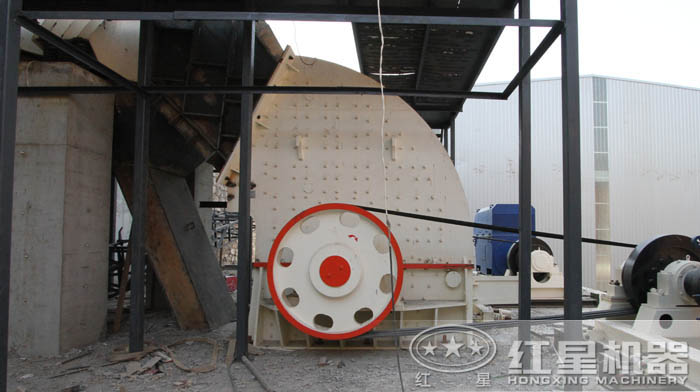

2、轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸將6-8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，為了使轉子在運動中儲存一定的動能，避免破碎大塊物料時，錘頭的速度損失不致過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。

3、主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。

4、錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當?shù)腻N頭質量。錘頭用雙金屬熱復合材料液復合鑄造而成，是一般錳鋼錘頭壽命的3倍以上！
