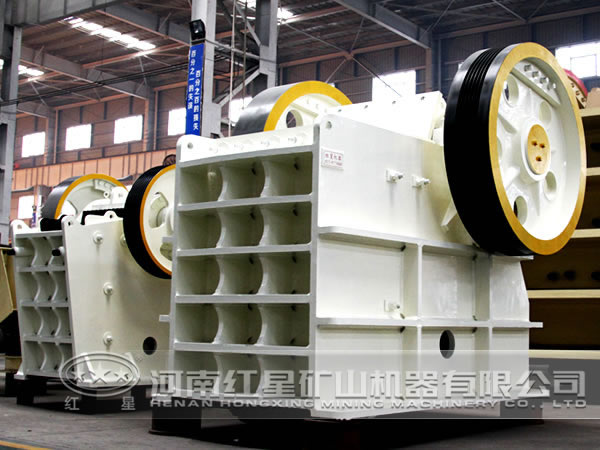

在設計顎式破碎機時，為了保證其有較高的工作效率與較低的磨損率，破碎機主要構件的尺寸須準確確定。顎式破碎機的主要構件的尺寸包括破碎腔的高度、動鄂 距給礦口平面的高度、偏心距對連桿長度的比值、推力板長度。下面一一來介紹。

1、破碎腔高度

在鉗角一定的情況下，破碎腔的高度根據所要求的破碎比而定，通常，破碎腔的高度取給礦口寬度的2.25-2.5倍。

2、動鄂 距給礦口平面的高度

為了保證在破碎腔的上部產生足夠的破碎力來破碎大塊礦石，因此在給礦口處，動鄂必須有一定的擺動行程。因此顎式破碎機的動鄂的 距給礦口平面的高度要小于或等于動鄂長度的0.1倍。

3、偏心距對連桿長度的比值

在曲柄搖桿機構中，當曲柄等速回轉時，搖桿來回?cái)[動的速度不同，具有機會運動特性。連桿越短，這種不對稱現象越顯著。曲柄的轉速是根據礦石在破碎腔中自由下落的時間而定的，因此連桿的長度不宜過短。一般來說，對于中小型顎式破碎機而言，這個比值取動鄂長度的0.85-0.9倍。

4、推力板長度

當動鄂的擺動行程S與偏心距r確定以后，在選取推力板長度K時，復擺顎式破碎機的推力板長度與偏心距有如下關系：Kmin=16.5r，Kmax=25r。

總之，顎式破碎機結構成熟、技術成熟，具有質量過硬、節能、綠色低碳等特點，得到用戶的喜愛和肯定，歡迎大家咨詢選購！選購電話：0371-67772626。
