隨著鋼鐵行業的發展，對原材料鐵精粉的細度有了更高的要求，這就要求鐵礦選礦廠在選別過程中要合理控制影響精礦細度的因素。本文以某鐵礦選礦廠的選礦工藝流程為例進行說明，從選礦流程中的原礦處理量、自磨濃度、球磨濃度、分級機溢流濃度以及礦石品位這幾個方面出發，考察了這些因素與鐵精粉細度合格率的關系。

鐵礦選礦流程

該選礦廠入磨原礦為致密塊狀磁鐵礦，礦石礦物以磁鐵礦為主，黃鐵礦2%-3%，均勻分布在礦體中。選礦廠的選礦流程為兩段破碎拋尾，磨礦采用自磨加球磨流程，自磨機出口配自返篩，控制排礦粒度在５ｍｍ以下，自磨原礦進入球磨機進行一段閉路磨礦，一段閉路磨礦后通過螺旋分級機實現分級。選別流程采用先浮后磁流程，浮選流程為一粗二掃三精，中礦循環逐級返回，浮選精礦為硫精礦，進磁選后產品為鐵精粉，磁選尾礦則進入井下充填。

按照鐵精粉細度不小于55％標識為合格產品（買家要求鐵精粉細度不小于55％），2014年4月共采集了76個班次的樣品，其中鐵精粉礦細度合格樣品數為41個，細度綜合合格率為53.9％。

影響鐵精粉細度因素分析

一、原礦處理量

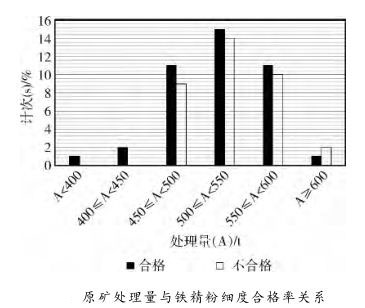

下圖是4月份原礦處理量（A）與鐵精粉細度合格計次（S）之間的關系，由圖可知，當處理量小于600噸／班時，處理量對應的鐵精粉細度合格產品計次大于不合格產品的計次，由此可見，保持適當的原礦處理量能夠保證鐵精粉細度合格率。

二、球磨濃度

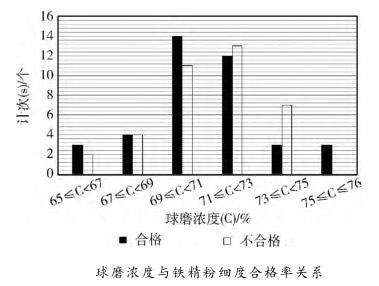

下圖是球磨濃度（C）與鐵精粉細度合格計次（S）之間的關系，由下圖可知，球磨濃度對鐵精粉細度的合格率影響也不顯著。

三、分級機溢流濃度

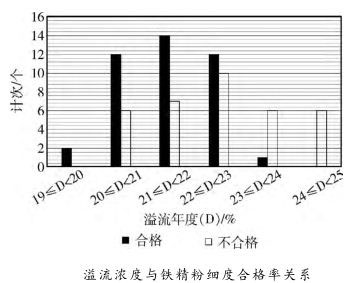

下圖反映的是分級機溢流口溢流濃度（D）與鐵粉細度合格計次（S）之間的關系，由圖4可以發現，當溢流濃度19％≤D＜23％時，鐵精粉合格計次明顯大于不合格計次，當溢流濃度大于23％后，鐵精粉不合格計次明顯升高，均大于合格計次。對于20％≤D＜21％、21％≤D＜22％、22％≤D＜23％三個區間，合格計次與不合格計次比之分別為12:6、14:7、12:10，合格計次與不合格計次之間的差距隨著溢流濃度的增大而減小。

溢流濃度與鐵精粉細度合格率有著較為明顯的關系，鐵精粉細度大致隨著溢流濃度的增大而減小，且當溢流濃度小于23％時，鐵精粉細度合格率較高，因此生產過程中對溢流濃度的控制十分重要。在返砂量、處理量等條件允許條件下，應盡可能的保持溢流濃度在23％以下。

五、礦石品位

由于選礦廠的礦石供應不足，無法實現配礦生產，因此礦石入磨的品位總是在一定范圍內波動，本文最后研究了礦石的品位變化對最終產品鐵精粉細度的影響。通過研究可知，鐵精粉細度合格率與礦石品位也有著較為明顯的關系，當礦石品位小于39％時，鐵精粉樣品的合格計次均明顯高于不合格計次。

鐵精粉細度大致隨著礦石品位的增大而減小，且當礦石品位小于40％時，鐵精粉細度較高。礦石品位的增大不利于鐵精粉細度合格率的提高，這主要是含鐵量高的礦石更加難磨，高品位礦石在相同時間通過選礦流程，其細度很難達到較高的水平。從另一個角度考慮，選礦廠應該建立配礦生產的方式，一方面可以穩定選廠中各個流程的控制參數，另一方面也有利于最終產品鐵精粉細度合格率的保持。

結論

1）礦石處理量、自磨濃度的變化、球磨濃度變化對鐵精粉細度合格率的影響較小，而溢流濃度、鐵礦石品位變化對鐵精粉細度合格率的影響較大。

2）鐵精粉細度的變化大致隨著溢流濃度和鐵礦石品位的增大而減小，且當溢流濃度小于23％時，鐵礦石品位小于40％時，鐵精粉細度合格率較高。

鐵礦選礦生產線設備咨詢電話：0371-67772626
