進料粒度: 65-100mm
生產能力: 40-200t/h
加工物料: 石灰石、花崗巖、河卵石、白云石、青石、鐵礦石、巖石等。
復合型圓錐破碎機是一種新型圓錐式破碎機，相對于老彈簧圓錐式破碎機，該破碎機可實現液壓自動調整排料口尺寸、自動清腔、稀有潤滑、腔形優化等多種功能，操作容易，自動化程度高。該型號也叫復合型圓錐破碎機，該機外部可以看到彈簧和液壓缸，比傳統純彈簧式的要更好用。
復合型圓錐破碎機均有現貨，產量大小可定制

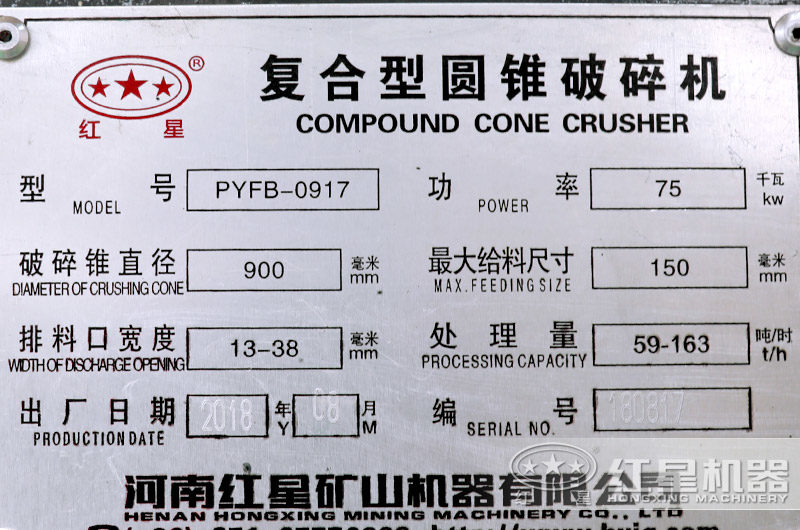

PYFB-0917小型復合型圓錐破碎機，功率75千瓦，產量59-163t/h

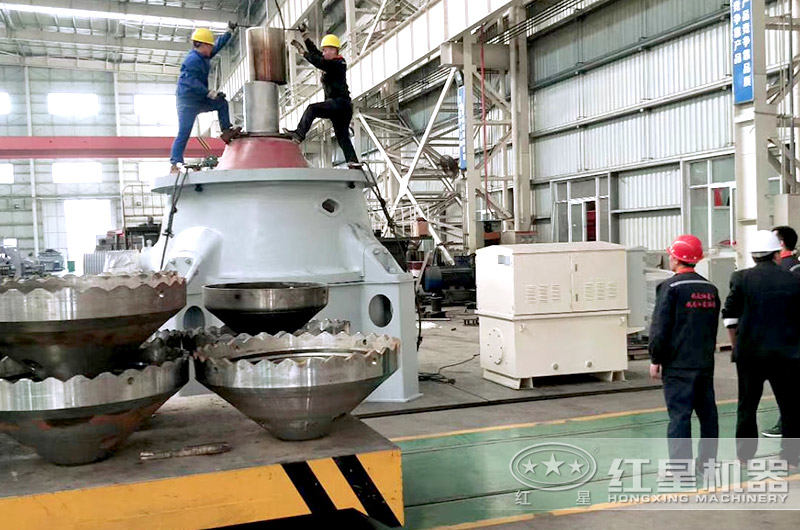

復合型圓錐破碎機工人作業
復合型圓錐破碎機分為標準型和短頭型，一般而言，標準型給料粒度大，排料粒度也較粗；短頭型的破碎錐較陡，給料粒度小，有利于生產細粒級的物料。故標準型一般用于粗、中碎，短頭型用于中、細碎。復合型圓錐破碎機標準型多用于開路循環，短頭型則多用于閉路循環。在砂石生產線中，復合型圓錐破碎機主要用于破碎較硬物料，如花崗巖、玄武巖、輝綠巖、河卵石等，通常用作二級或者三級破碎。

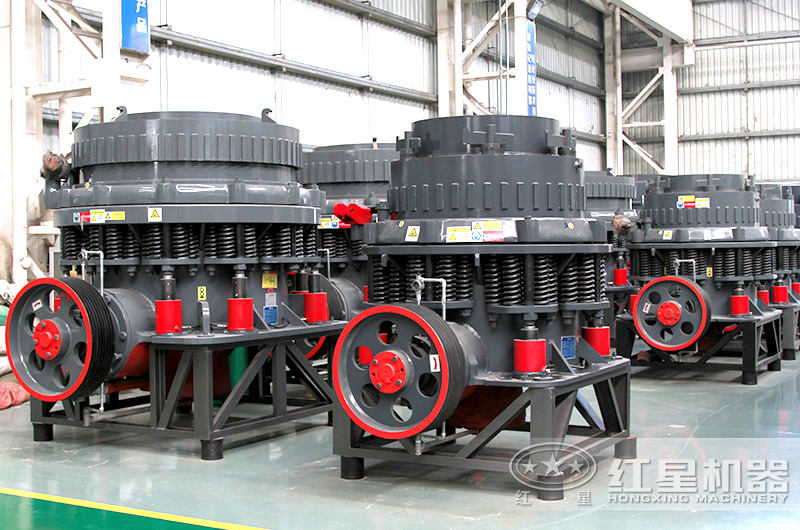

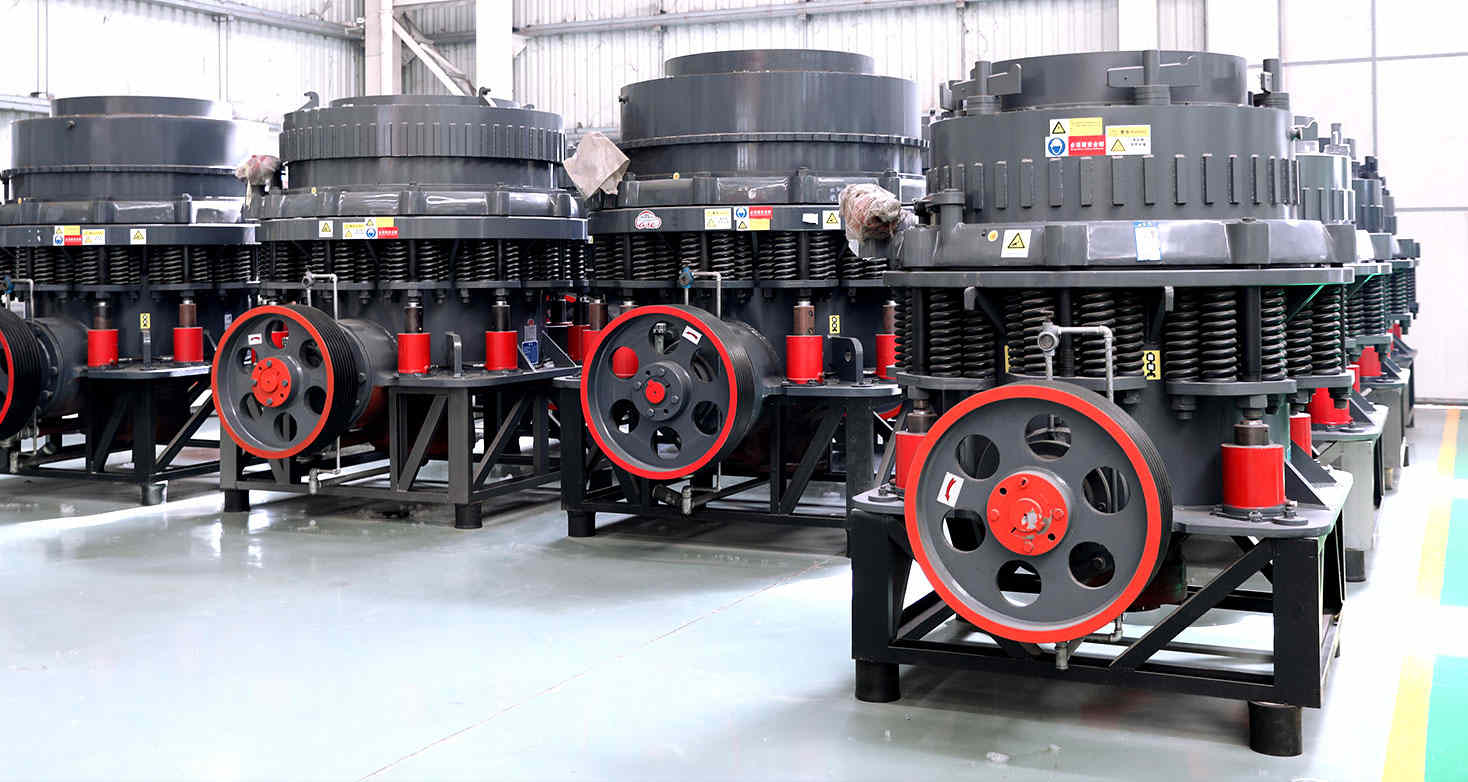

車間不同規格的復合型圓錐破碎機
在電機的帶動下，皮帶輪通過小齒輪帶動大齒輪旋轉，進而通過偏心套帶動主軸做旋擺運動，破碎壁和扎臼壁時而靠近，時而分離，中間的物料在兩者的劈、裂、壓的作用下被破碎，由下料口排出。潤滑油路分成兩部分，一部分由底部沿主軸和偏心套內襯上升到碗形瓦和大齒輪處與另一部分由傳動軸出發的油路匯合，一起回流到稀油潤滑站。

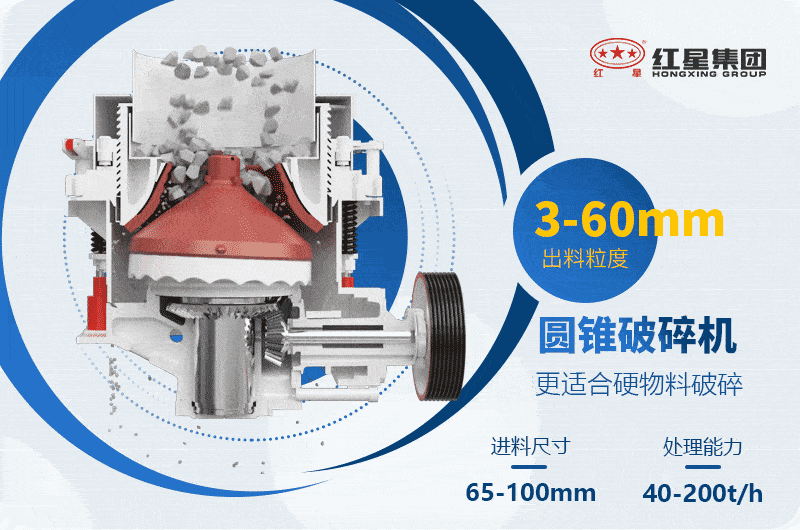

復合型圓錐破碎機工作原理
破碎腔形多，能有效根據客戶的要求選擇腔形，產品粒度均勻，無明顯裂痕；
產量高，破碎機腔型大，沖程長，破碎力大，可對破碎進行徹底破碎，相對于老式彈簧圓錐破，產量提高約15%以上；
破碎壁和扎臼壁均采用耐磨Mn-16，有效延長牙板使用壽命；
液壓自動清腔，液壓調整排料口尺寸，有效節省了檢修時間；
鎖緊裝置配備液壓鎖緊缸，相比市場上的墊片鎖緊裝置，更為穩定、，增強了破碎機工作時的穩定性；
高強度彈簧，有效實現過載保護等，運行中噪音低，粉塵少，且節能環保效果較好。
復合型圓錐破碎機有四種腔型，即特粗型、粗型、中型、細型。選用的原則是看入料粒度及排料粒大小決定，入料度大，產品粒度粗，選特粗型或粗型，反之則用中型和細型。在計算入料粒度時，是用開邊 料口尺寸乘以0.85作為選擇入料的尺寸依據，而產品的平均尺寸是料除以破碎比。
在選擇襯板時，用戶一般必須考慮三個因素：產量、功耗、襯板的耐磨性。一般應按下列原則進行： 料尺寸；粒度的變化，給料粒度的分布；物料的硬度；物料的耐磨性。襯板越長功耗越高，硬物料選短襯板，軟物料選長襯板。在物料的分布上，細物料選短襯板，粗物料選長襯板。

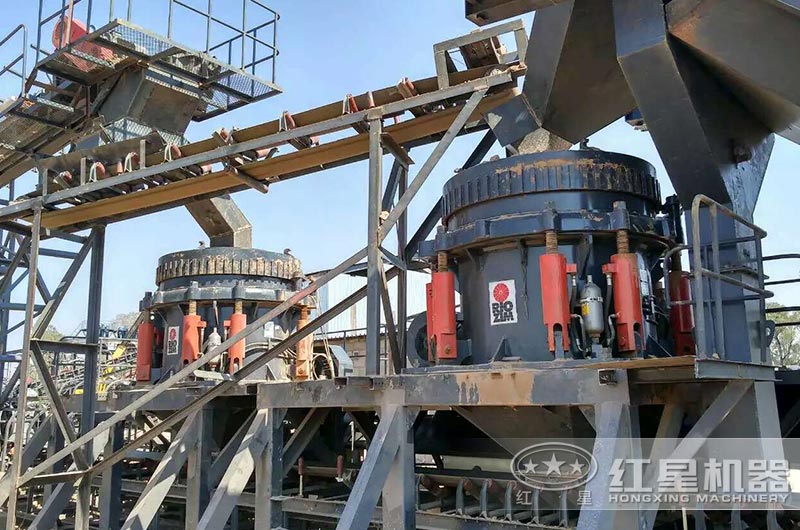

時產200噸復合型圓錐破碎機--客戶現場

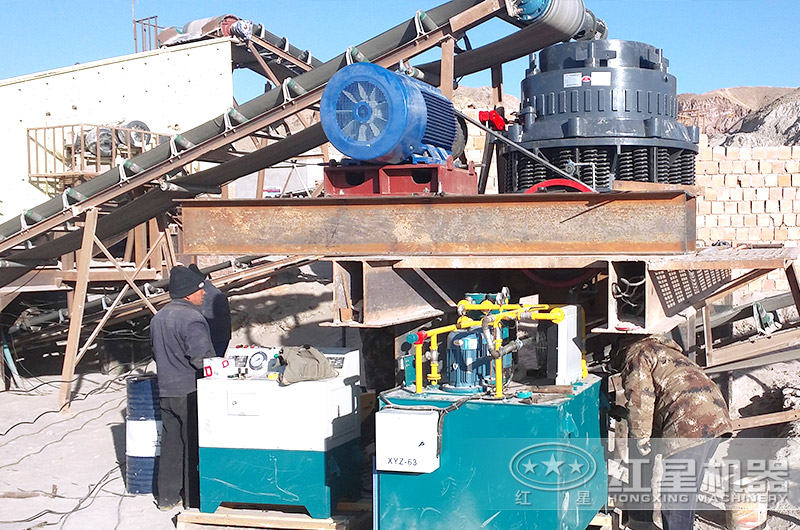

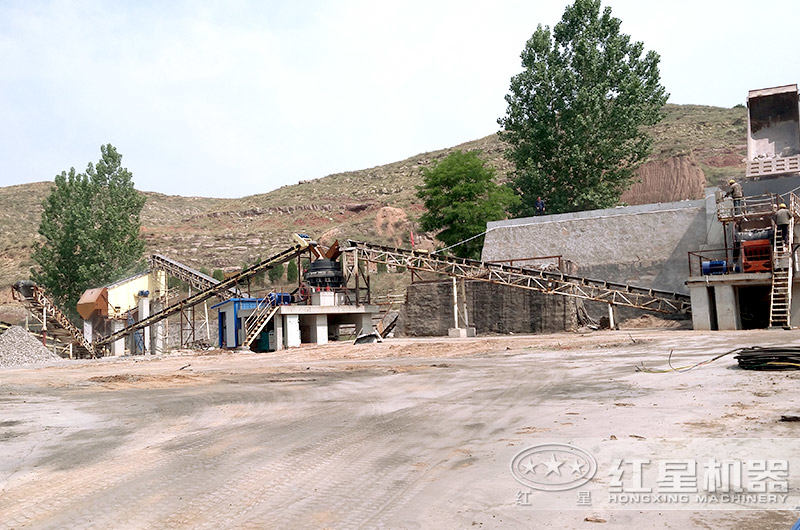

復合型圓錐破碎機客戶制砂現場
紅星機器的復合型圓錐破碎機不僅具有以上特別的性能優勢，而且這款設備的價格也十分的便宜實惠。一方面是因?yàn)榧t星機器位于河南鄭鄭州市，這里的復合型圓錐破碎機廠家非常的多，競爭力也比價激烈，因而價格較低；另一方面，紅星機器的這款設備是廠家自產自銷破碎設備，相比河南鄭州市場上同類型設備，該設備的制造成本及投資成本都較少。總體來說，這款設備的價格比較低點擊咨詢價格，是河南鄭州復合型圓錐破碎機市場上的低價，非常值得用戶選購。

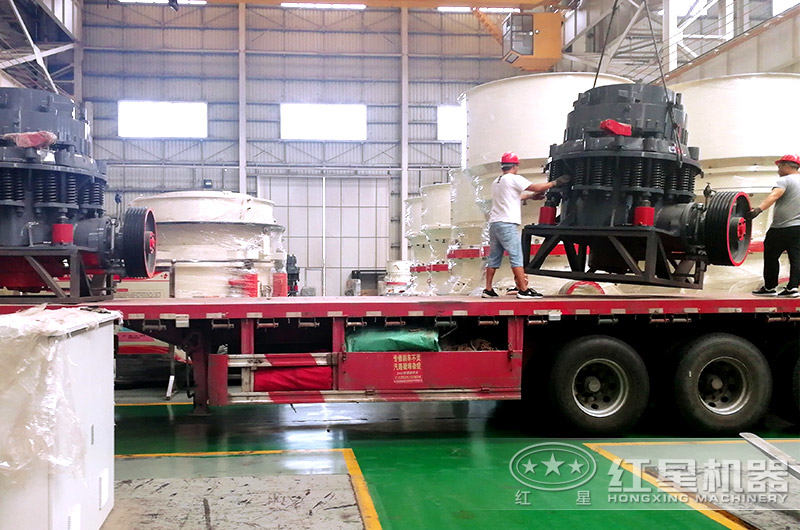

復合型圓錐破碎機發貨了

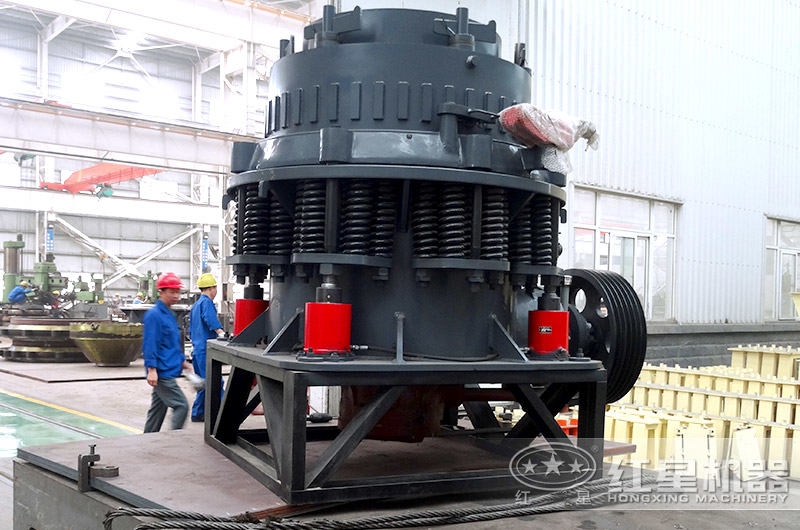

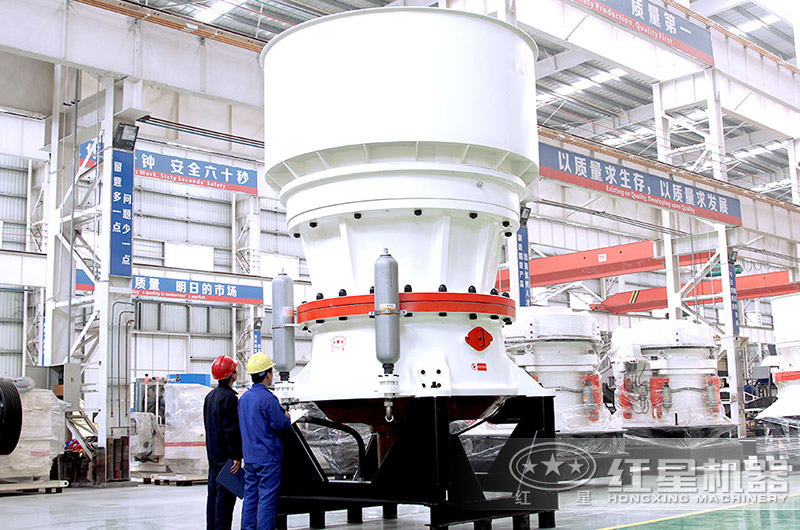

單缸圓錐式破碎機，如上圖所示，液壓缸在底部，一鍵排除堵塞問題

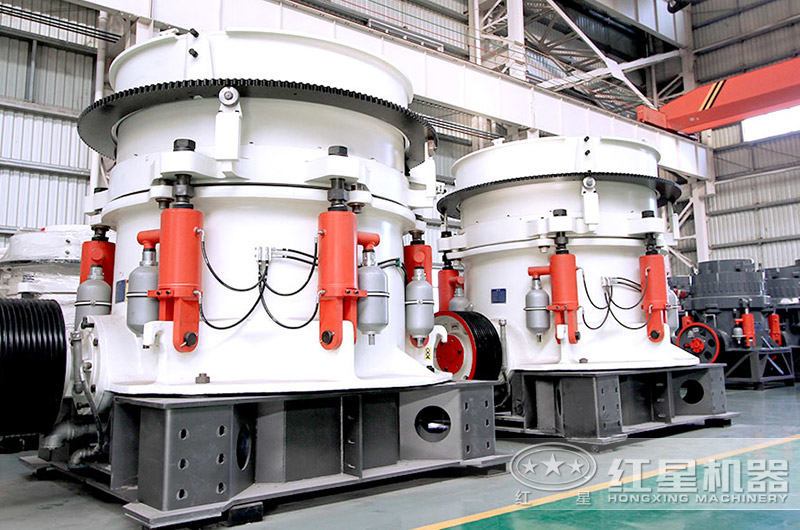

多缸液壓圓錐式破碎機，電動化開啟，更換部件更快更方便
| 規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
作者：游朵 發布時間：2014-07-10 09:58:25 更新時間：2024-10-16 16:51:36
